title Capteurs océanographiques opensource / application biologie marine
description Projet Explore Roland Jourdain - Concarneau-Partenaires = Astrolabe Expédition, Patrice L'Helgouarch, François Legrand, Xavier Coadic, Sylvain Pujol
image_url https://framapic.org/l4Wug9xsExZI/Tih53AQwMhbO.jpg

[#OceanisOpen] Capteurs océanographiques opensource / application biologie marine

Projet Explore Roland Jourdain - Concarneau

_Partenaires : Astrolabe Expédition, Patrice L'Helgouarch, François Legrand, Xavier Coadic _LabOSe , Sylvain Pujolle

Ressources

Réseaux de capteurs citoyens:

**Participants : **

  • François Legrand / Trésorier du CREPP (association de robotique) de Lorient / développeur indépendant / code et Arduino

  • Romain / Association Astrolabe Expédition / Biologie moléculaire /

**Solutions abordées : **

Design global

Solutions abordées

**PARTIE 1 / Capteurs **

  • Capteur de conductivité

    • sonde Arduino à 1,5 euros d'hygrométrie / mesure analogique et numérique
    • à étalonner avec des solutions ou des outils scientifiques précis
    • Ré-étalonnage à évaluer régulièrement

  • Capteur de profondeur

  • Les capteurs sont connectés à une carte Arduino

    • Récupération de l'information et des valeurs

    • Alimenté en 5V

    • Différents types

      *   Uno : le plus simple
      • Nano : miniaturisé
      • Mega : beaucoup de capteurs possibles

    • On peut y brancher le transmetteur 5 Ghz

    PARTIE 2 / Traitement de l'information

  • Le Raspberry est la partie programmable des capteurs

    • Ordinateur de base alimenté en 5V
    • Programme intermédiaire pour comprendre les mesures

  • Interface ergonomique

    • JeeDOM est installé sur une carte SD dans le Raspberry

    • Paramétrer le démarrage de l'acquisition de donnée

      *   Scénario :

    **PARTIE 3 / Scénarios d'usage de la sonde contenant les capteurs : **

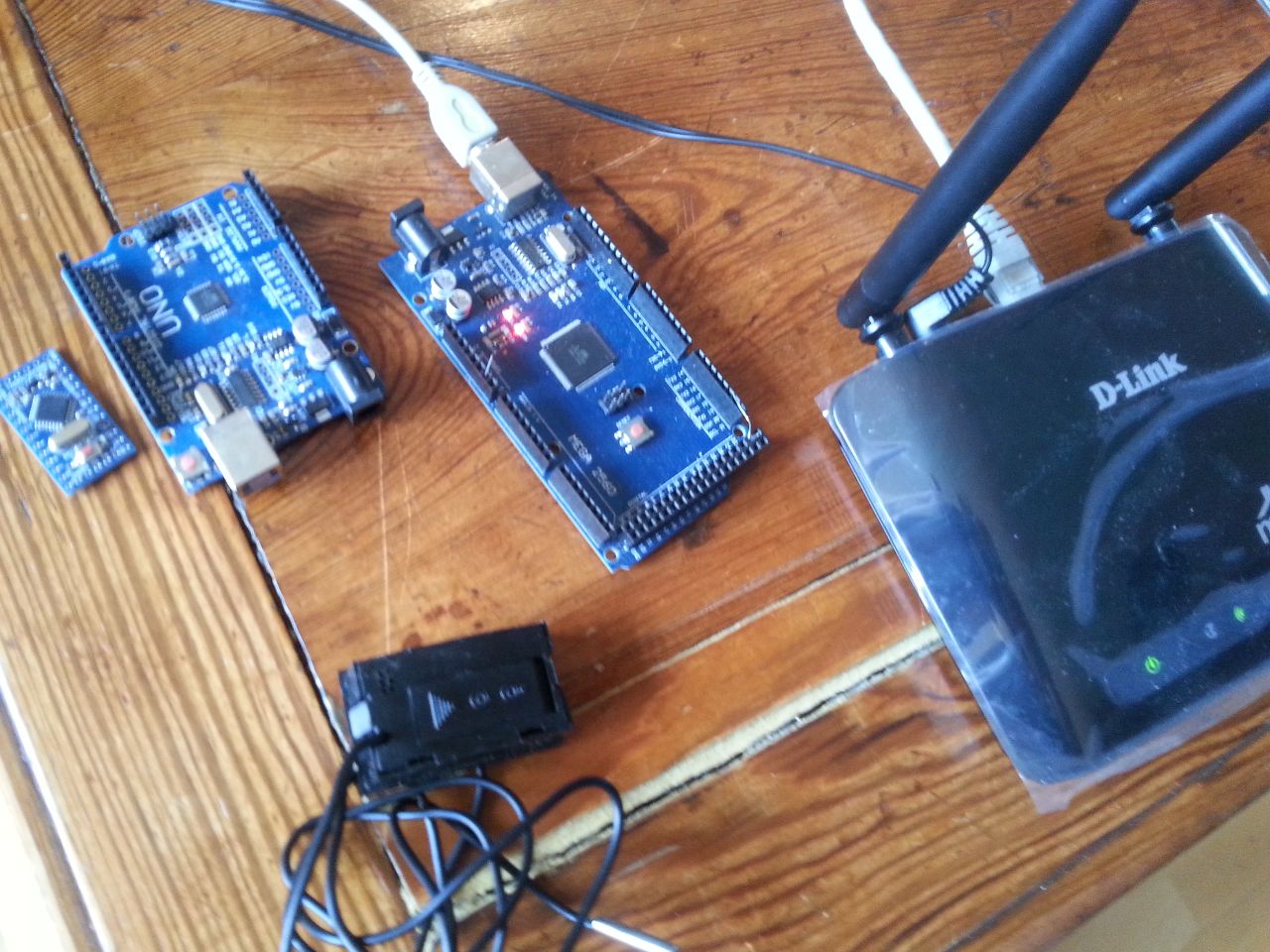

    Exemple de montage arduino pour système DIY de capteur

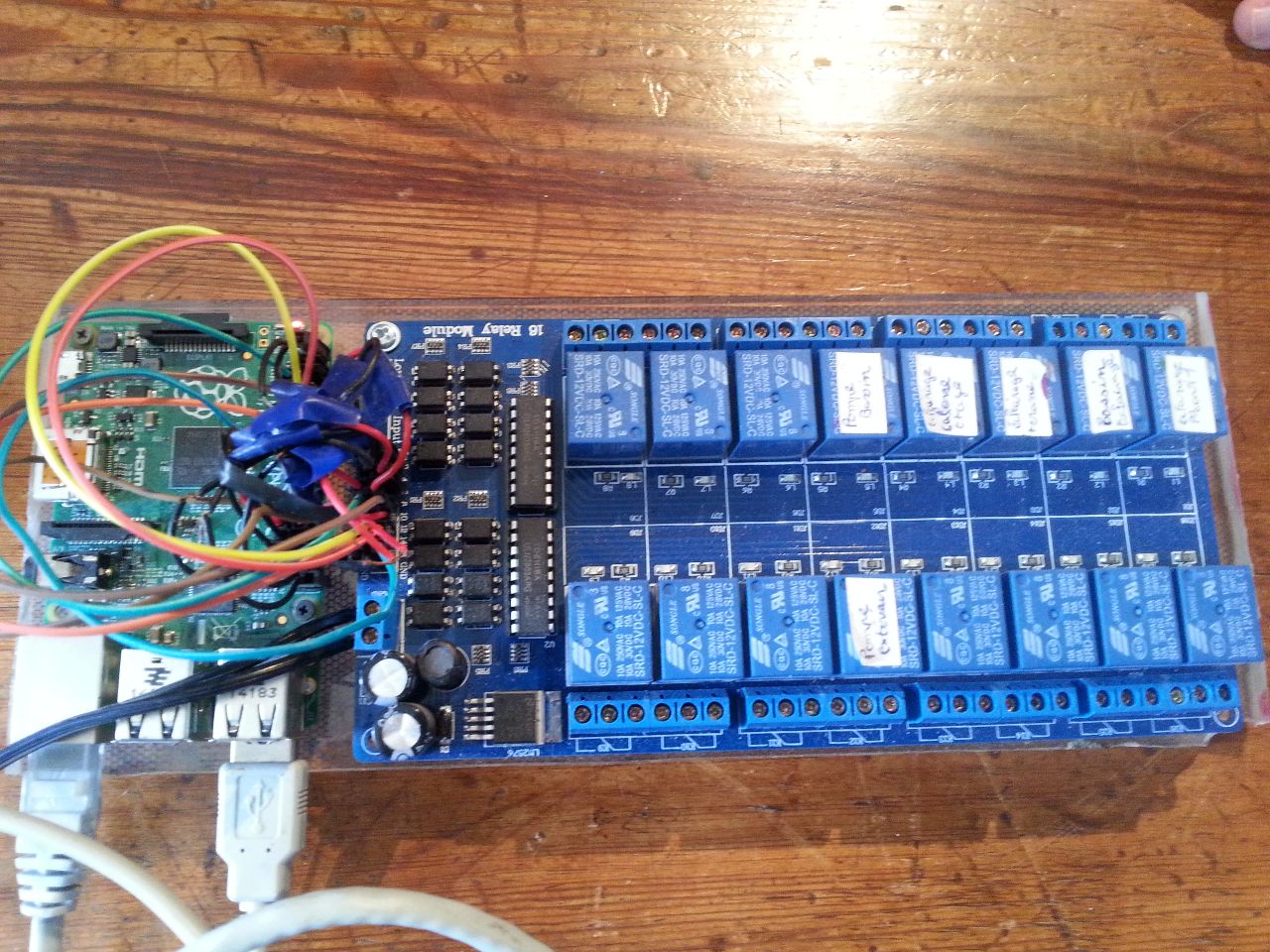

    Exemple de station domotique avec raspberry pour piloter le déclenchement des capteurs

    La version smartphone de JeeDOM

    pour piloter à distance les déclenchements des capteurs et traiter les données collectées.

    PARTIE 4 / Prototypage

    Etape 1 :

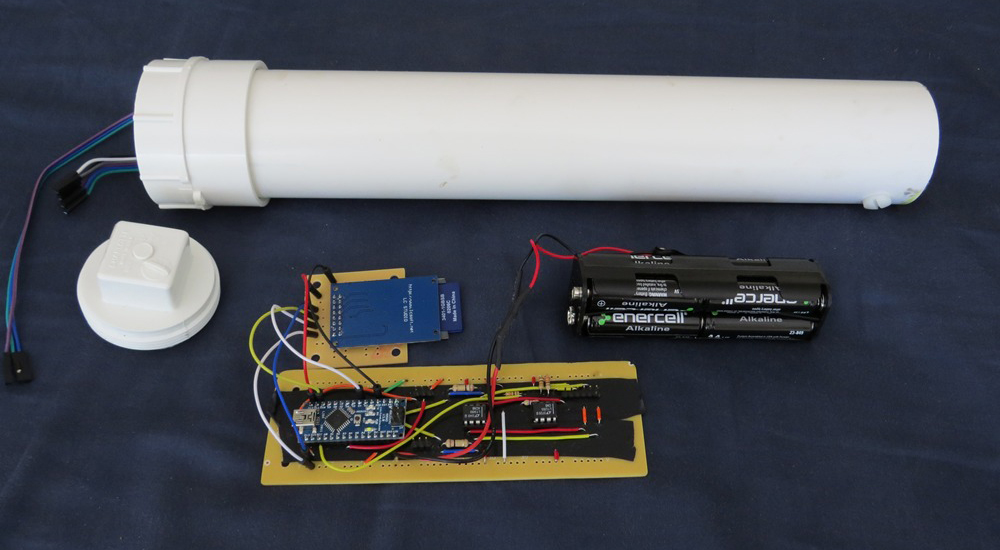

    Un tube PVC de 3 mètres, gradué à l'extérieur, et contenant à son extrémité :

    • une sonde de température - DS18B20 pour commencer),
    • un capteur de pression MS5535C
    • un capteur de conductivité.
    • Un Arduino pour gérer cela, relié à un PC par un cable USB

    Quand cela fonctionne sur les pontons dans le port, on passe à l'étape suivante

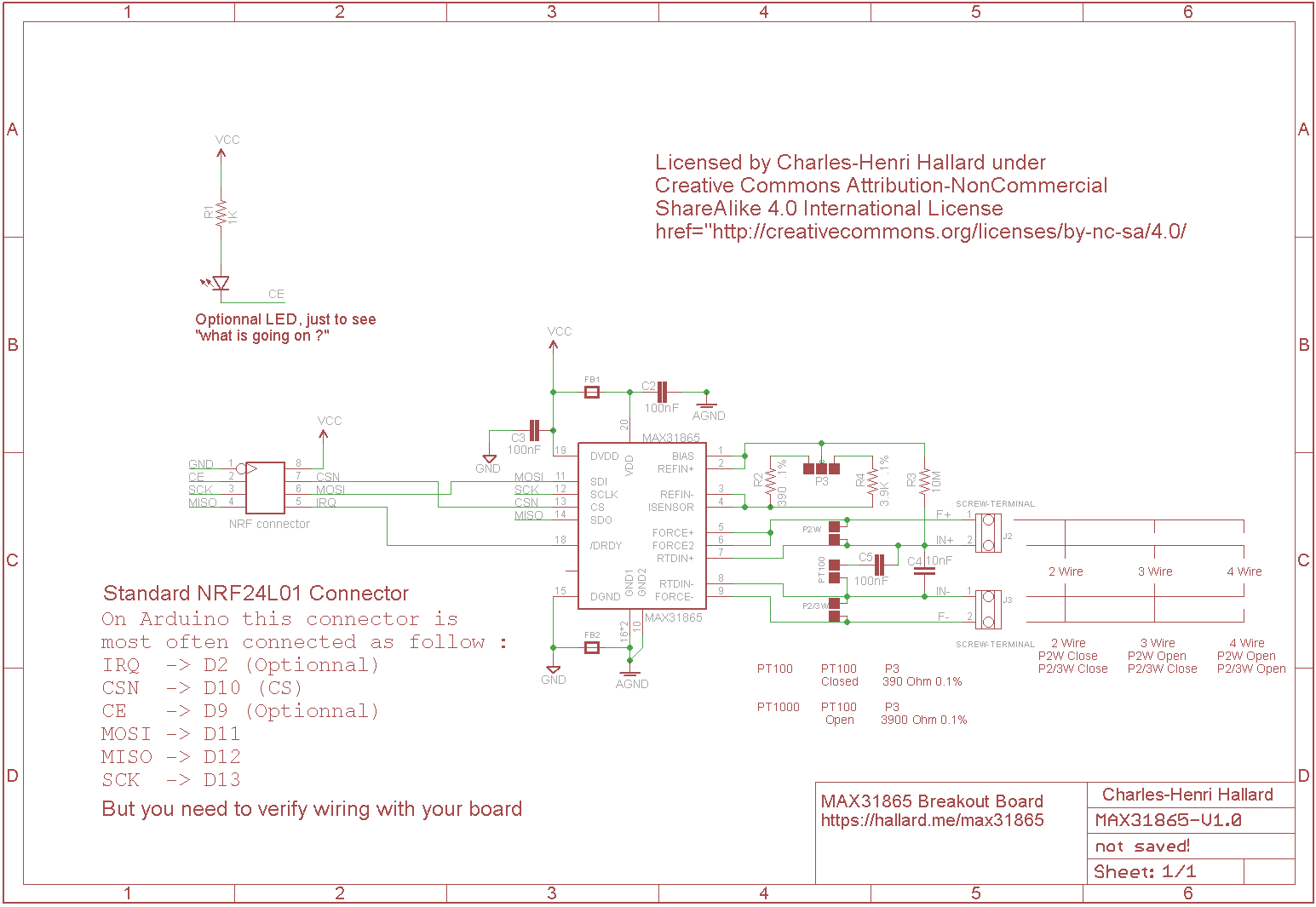

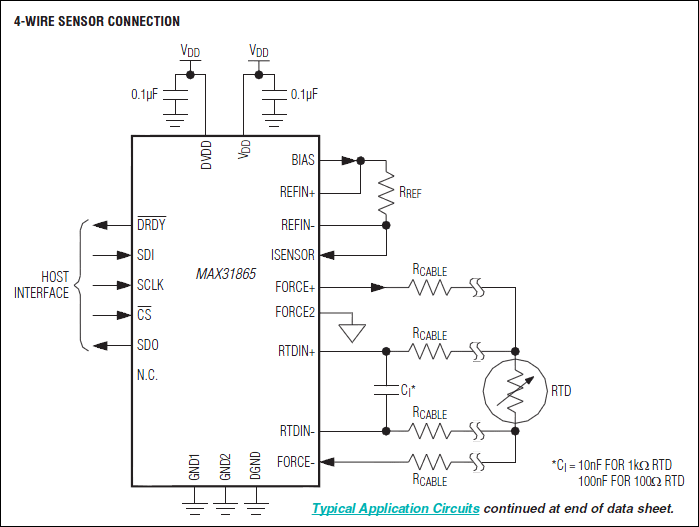

  • **Utiliser une sonde PT 1000 avec arduino pour mesure de Température / **2, 3 or 4-wire RTD interface capability

    •
